Sur une Renault Clio 2, le système antidémarrage repose sur plusieurs modules électroniques répartis dans l’habitacle et le compartiment moteur. Identifier le bon composant avant toute intervention évite de perdre du temps sur une piste erronée, car la panne ne vient pas toujours du même élément selon la motorisation et la phase du véhicule.
Calculateur moteur et UCH sur Clio 2 : deux boîtiers, deux logiques distinctes
La confusion la plus fréquente concerne la différence entre le calculateur moteur et l’UCH (Unité Centrale Habitacle). Ces deux boîtiers participent au circuit antidémarrage, mais ils ne jouent pas le même rôle et ne se trouvent pas au même endroit.

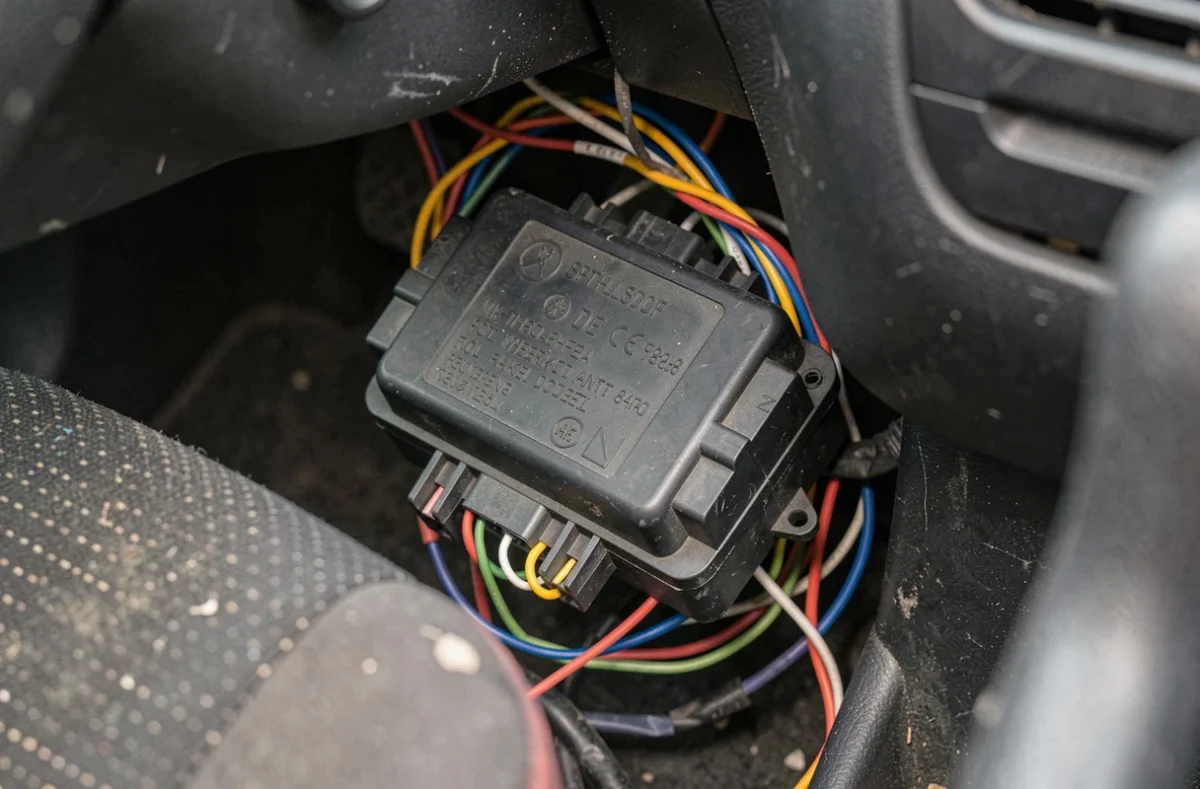

L’UCH gère la communication initiale avec le transpondeur de la clé. Elle est logée sous le tableau de bord, côté conducteur, derrière les plastiques inférieurs de la colonne de direction. C’est elle qui reçoit le code transmis par la bague antenne entourant le contacteur, puis autorise ou refuse la séquence de démarrage.
Le calculateur moteur, lui, se situe généralement dans le compartiment moteur ou à proximité du tablier pare-feu. Sur les motorisations essence 1.2 16V phase 2, on retrouve souvent un calculateur Magneti Marelli IAW 5NR2, tandis que les versions 1.4 et 1.6 16V ont été associées à des calculateurs Siemens Sirius 32. Cette différence de référence modifie le chemin de diagnostic et les pièces à rechercher.
Un guide détaillé permet de localiser le boîtier anti démarrage sur une Clio 2 en fonction de la version exacte du véhicule.
Bague antenne du transpondeur Clio 2 : le maillon oublié du diagnostic
La bague de lecture du transpondeur est le composant le moins visible du système antidémarrage. Enroulée autour du barillet de contacteur (le neiman), elle capte le signal du transpondeur intégré dans la clé par induction magnétique, sans contact physique.
Quand cette bague dysfonctionne, la clé n’est plus reconnue même si elle est en parfait état. Le symptôme typique est un clignotement rapide du voyant antidémarrage au contact, suivi d’un refus complet de démarrage. Le démarreur peut tourner normalement, le moteur reçoit bien la commande mécanique, mais l’injection reste bloquée faute d’autorisation électronique.
Le piège courant est de confondre ce symptôme avec une pile de télécommande vide. La télécommande infrarouge (verrouillage/déverrouillage des portes) et le transpondeur antidémarrage sont deux circuits séparés. Une télécommande qui n’ouvre plus les portes ne signifie pas que le transpondeur est en cause. Le test le plus discriminant reste l’essai avec la seconde clé d’origine livrée avec le véhicule.
Voyant antidémarrage Clio 2 : ce que son comportement révèle
Le voyant rouge ou orange sur le tableau de bord donne une première orientation, mais il ne localise pas la panne à lui seul. Plusieurs comportements doivent être distingués.
- Un clignotement rapide au moment du contact indique généralement une absence de lecture du transpondeur, ce qui oriente vers la bague antenne ou la clé elle-même.
- Un voyant qui reste fixe alors que le moteur démarre puis cale peut signaler un problème d’autorisation entre l’UCH et le calculateur moteur, la liaison entre les deux modules étant interrompue ou corrompue.
- Un voyant qui clignote véhicule éteint est le fonctionnement normal de l’antidémarrage en mode veille, il ne traduit aucune anomalie.
Les retours terrain divergent sur la fiabilité de cette lecture visuelle. Sur certaines Clio 2 anciennes, le voyant peut adopter un comportement erratique à cause d’un simple problème d’alimentation électrique de l’UCH, sans rapport direct avec le transpondeur ou le calculateur.
Quand l’UCH brouille les pistes
Un UCH défaillant ne provoque pas uniquement un refus de démarrage. Des anomalies simultanées de verrouillage centralisé, d’essuie-glaces, de vitres électriques ou d’éclairage intérieur sont un indice fort. Si plusieurs fonctions gérées par l’UCH dysfonctionnent en même temps que l’antidémarrage, le problème est probablement centralisé dans ce boîtier plutôt que dans la bague ou la clé.
Avant de déposer ou remplacer un boîtier, vérifier l’alimentation électrique et les masses de l’UCH reste la première étape logique. Un mauvais contact sur un connecteur suffit parfois à provoquer un refus de démarrage intermittent.
Diagnostic antidémarrage Clio 2 : les vérifications avant intervention
Remplacer un composant sans diagnostic préalable est le meilleur moyen de dépenser inutilement. Quelques contrôles simples permettent de circonscrire la zone de panne avant toute dépose.
- Essayer la seconde clé d’origine : si le véhicule démarre avec l’autre clé, le transpondeur de la première clé est en cause, pas le reste du circuit.
- Vérifier les fusibles liés à l’UCH et au calculateur moteur dans la platine de fusibles habitacle (sous le volant) et dans le boîtier moteur.
- Observer si d’autres fonctions gérées par l’UCH (éclairage, essuie-glaces, verrouillage) présentent des anomalies simultanées.
- Contrôler l’état de la batterie : une tension trop basse peut empêcher la communication entre les modules électroniques, simulant une panne antidémarrage.
Un diagnostic avec valise compatible Renault (type CLIP ou outil générique supportant le protocole du véhicule) permet ensuite de lire les codes défaut stockés dans l’UCH et le calculateur. La reprogrammation d’une clé nécessite un outil de diagnostic professionnel pour synchroniser le transpondeur avec les modules du véhicule.
Phase 1 et phase 2 : des différences à ne pas ignorer
Les Clio 2 phase 1 (avant 2001) et phase 2 (après 2001) ne partagent pas toujours la même référence d’UCH ni le même type de calculateur. Une UCH de remplacement doit correspondre à la référence exacte du véhicule, sous peine de devoir reprogrammer l’ensemble du système antidémarrage. Les références sont inscrites sur une étiquette collée sur le boîtier lui-même, accessible après dépose du cache inférieur de la colonne de direction.
Sur les versions les plus anciennes, la référence d’UCH peut varier, ce qui complique la recherche de pièces d’occasion compatibles. Vérifier la référence avant l’achat d’un boîtier de remplacement évite une intervention inutile et une seconde reprogrammation.
